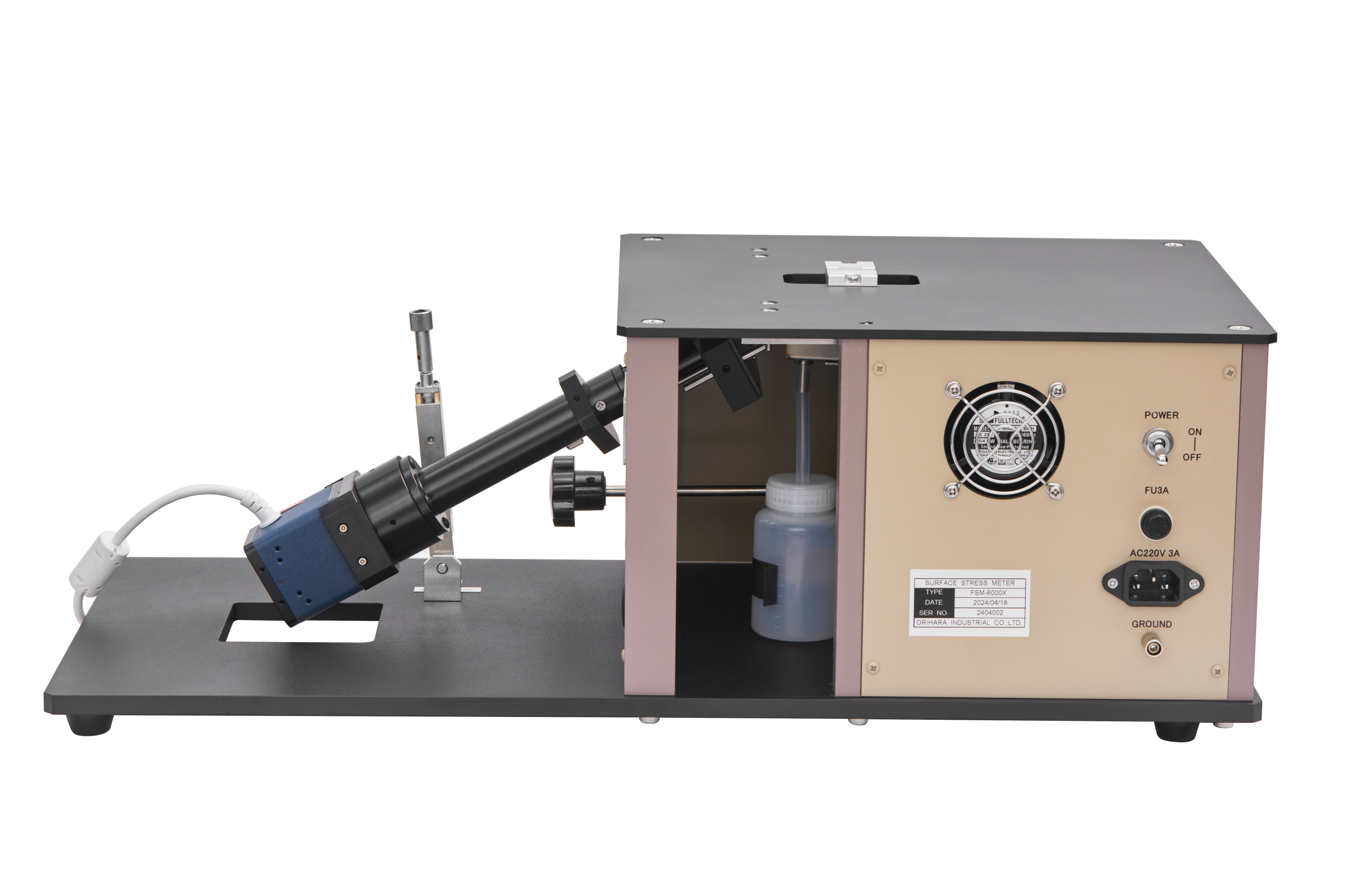

鋼化玻璃表面應力儀測量方法，利用測試儀器預先測量鋼化玻璃在測試儀器中的目鏡視場內看到清晰的臺階圖形，及其測量的臺階高度D，再將儀器常數K乘以臺階高度D就是被測玻璃的表面應力值，本技術的鋼化玻璃表面應力測量方法能夠快速有效的測量出鋼化玻璃表面應力大小，且有較高的測量精度，方法簡單易操作，測量效率高，適用于建筑上使用的鋼化玻璃的表面應力檢測。

  鋼化玻璃中應力分布是鋼化玻璃的兩個表面為壓應力，板芯層處在張應力，在玻璃厚度上的應力分布類似拋物線。玻璃厚度的中央是拋物線的頂點，即張應力最大處；兩側接近玻璃兩表面處是壓應力；零應力面大約位于厚度的1/3處。通過分析鋼化急冷的物理過程，可知鋼化玻璃表面張力和內部的最大張應力在數值上有粗略的比例關系，因此測量鋼化玻璃表面應力成為改善和提高鋼化玻璃性能的關鍵步驟。


  了解決其技術問題所采用的技術方案是：一種鋼化玻璃表面應力測量方法，包括以下步驟：

  1)將測試儀器接通電源；

  2)將測試儀器的棱鏡底面滴上幾滴折射率油；

  3)確定被測玻璃的浸錫面，將測試儀器輕輕放在該表面；

  4)測量點在距長邊100mm的距離上，引平行于長邊的2條平行線，并與對角線相交于4點這4點以及制品的幾何中心點即為測量點；

  5)若制品短邊長度不足300mm時，則在距短邊100Mm的距離上引平行于短邊的兩條平行線與中心線相交于2點，這兩點以及制品的幾何中心點即為測量點；

  6)先調節目鏡，使在視場中看到分劃板清晰的刻線；

  7)分別將測試儀器上的小燈泡和光閘的位置調節到最高處，然后逐漸使燈泡的高度下降，調節完之后緩慢地來回調節反光鏡調節鈕并注意，觀察目鏡視場，重復上述步驟，直到目鏡視場內看到清晰的臺階圖形；

  8)調節測微目鏡，使視場中坐標線與橫軸先上臺階的上端對齊，這時讀出測微目鏡上的讀數并記錄，再將坐標線的橫軸移動到臺階的下端讀出此時的測微目鏡上的讀數并與上次的讀數求差(如果第二次的讀數小于第一次的讀數，先將第二次的讀數加上100然后再跟第一次的讀數求差，有時視場中會出現多個臺階，則取視場中最清晰的一組進行測量，求得的差值即為測量的臺階高度D；

  9)將儀器常數K乘以臺階高度D就是被測玻璃的表面應力值；

  10)計算基本公式為：

  F=DXKF被測玻璃的應力值(MPa)；D從測微目鏡讀到的臺階高度(Mm)

  K儀器常數(取300MPa/Mm)。

  有益效果是鋼化玻璃表面應力儀測量方法能夠快速有效的測量出鋼化玻璃表面應力大小，且具有較高的測量精度，方法簡單易操作，測量效率高，適用于建筑上使用的鋼化玻璃的表面應力檢測。
